Trí Phríomhphróiseas le haghaidh Nascóirí Ceallraí Nua Fuinnimh
Apr 29, 2026

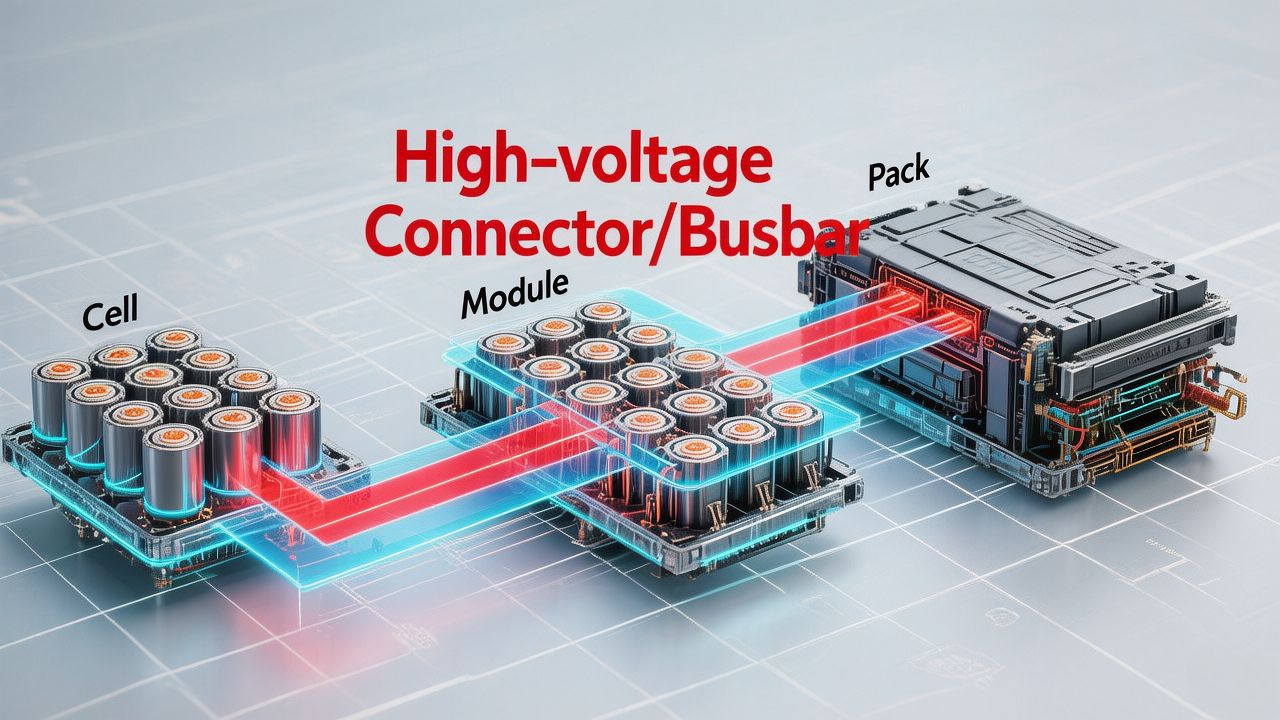

Is comhpháirteanna ríthábhachtacha iad nascóirí ceallraí fuinnimh nua a áirithíonn tarchur cumhachta sábháilte, cobhsaí agus éifeachtach idir cealla ceallraí, modúil agus pacáistí. Caithfidh siad sruth ard (200-800A), ardvoltais (400-800V), luaineachtaí teochta leathan (-40 céim go 125 céim) a sheasamh, agus creathadh láidir. I measc na gcéimeanna déantúsaíochta go léir,stampáil beachtas, plating ard-iontaofachta, agus táthú / cóimeáil uathoibritheseasamh amach mar na trí phróiseas lárnacha a chinneann go díreach feidhmíocht cónascaire, sábháilteacht, agus saol seirbhíse.
Stampáil Beachtais: Cruinneas Toiseach agus Neart Struchtúrtha
Is é stampáil an chéad phróiseas agus is bunúsaí le haghaidh cónascaire ceallraícríochfoirtagus barraí bus. Is é an cuspóir atá aige ná páirteanna seoltacha ardchruinneas a tháirgeadh le céimseata comhsheasmhach, dífhoirmiúchán íosta, agus neart meicniúil den scoth.
● Roghnú ábhair: Úsáidtear cóimhiotail chopair ardseoltóra (eg, C11000, C19400) nó cóimhiotail alúmanaim go coitianta, chun seoltacht, neart agus costas a chothromú.

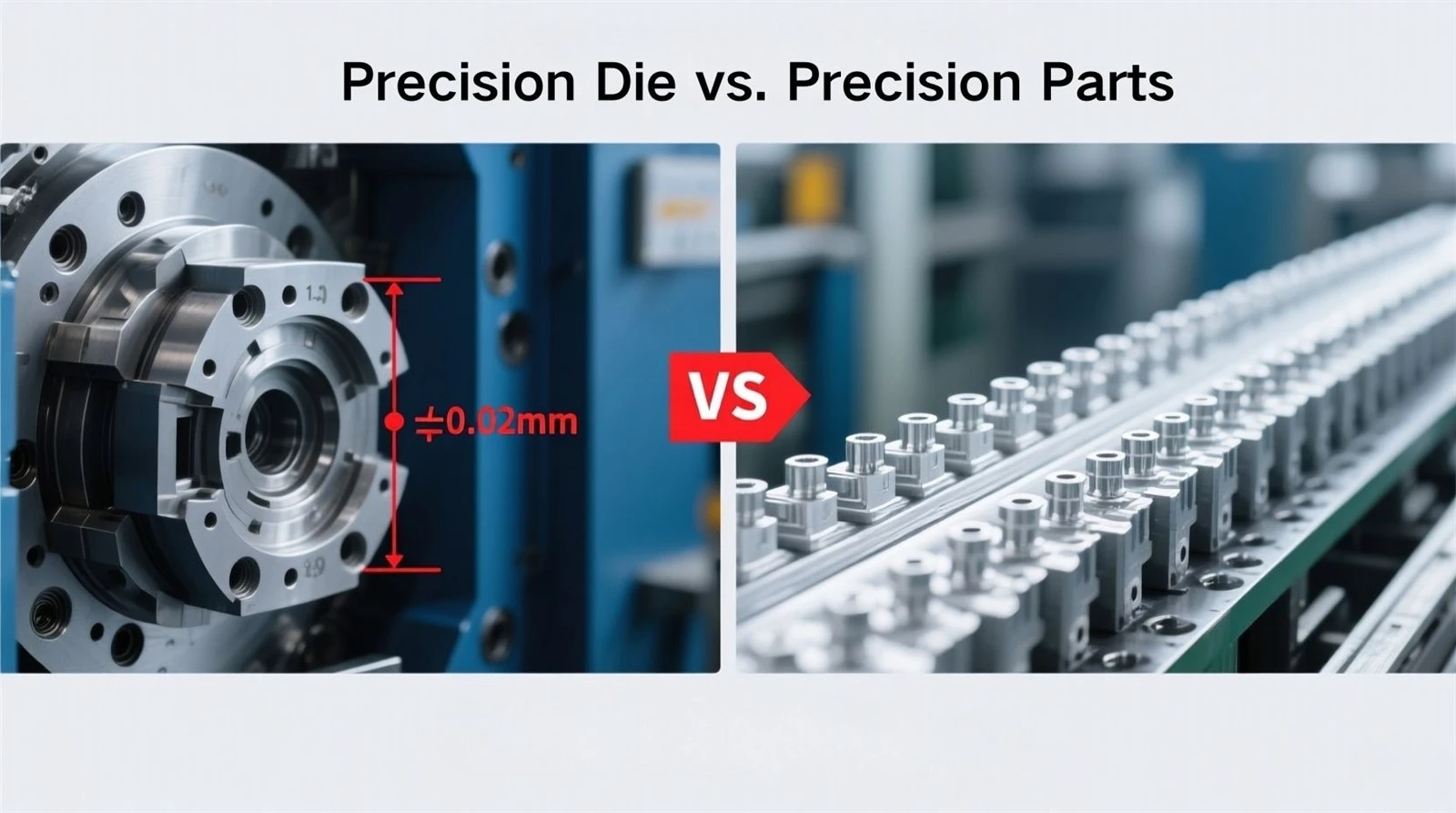

● Ard-cruinneas uirlisí: Cinntíonn bás forásach le cruinneas leibhéal miocrón maoile, straightness, agus caoinfhulaingt tríthoiseach laistigh de ± 0.02 mm, rud atá riachtanach le haghaidh friotaíocht íseal teagmhála agus cúplála iontaofa.
● Príomhghnéithe: Déantar struchtúir teagmhála leaisteacha (m.sh., teagmháil ilphointí, bíomaí cantilever) a stampáil isteach i gcríochfoirt chun brú teagmhála cobhsaí a choinneáil faoi chreathadh agus leathnú teirmeach.
● Rialú cáilíochta: Seiceálacha iniúchta físe inlíne le haghaidh burrs, scoilteanna, agus earráidí tríthoiseach; ní théann ach páirteanna saor ó locht ar aghaidh chuig plating.
Gan stampáil beacht, tá droch-ailíniú, teagmháil scaoilte, agus friotaíocht ard ag baint le nascóirí, rud a fhágann go bhfuil giniúint teasa, titim voltais, agus fiú guaiseacha dóiteáin faoi ard-sruth.
Plátáil Ard-iontaofachta: Seoltacht, Friotaíocht ar Chreimeadh, agus Cobhsaíocht Teagmhála
Is é plating an próiseas lárnach a ráthaíonn feidhmíocht leictreach fadtéarmach agus marthanacht comhshaoil. Feidhmíonn nascóirí ceallraí faoi dhálaí crua -ard-taise, spraeáil salainn, agus rothaíocht teochta-a dhéanann cáilíocht plating cinntitheach maidir le hiontaofacht.
● Struchtúr plating: Córas ilchiseal go hiondúil: bun-nicil (2–5 μm) → ciseal idirmheánach → sciath dromchla.
● Ábhair dromchla:
Óir (0.01–0.025 μm): Seoltacht agus friotaíocht ocsaídiúcháin den scoth, a úsáidtear le haghaidh teagmhálacha comhartha ard-iontaofachta (BMS).
Pallaidiam-nicil: Costas níos ísle ná ór, friotaíocht caitheamh maith, a úsáidtear go forleathan i gcríochfoirt reatha mheán-go-ard.
Stáin: Costas íseal, sádráil mhaith, ach seans maith go whiskers stáin agus ocsaídiúcháin; go príomha le haghaidh leictreonaice tomhaltóra, nach bhfuil chomh coitianta i gcórais ardvoltais ngluaisteán.
Ceanglais chriticiúla:
🔵Friotaíocht teagmhála íseal (<0.5 mΩ) to minimize heat at high current.
🔵Clúdach tiús aonfhoirmeach chun nochtadh an tsubstráit agus creimeadh a chosc.
🔵Friotaíocht in aghaidh rothaíocht theirmeach (-40 céim go 125 céim) agus creathadh gan feannadh nó scoilteadh.
Is é an toradh a bhíonn ar phlátáil lag ná friotaíocht teagmhála méadaithe le himeacht ama, hotspots, agus naisc eatramhacha-na príomhchúiseanna le teip sa chóras ceallraí.
Táthú & Cóimeáil Uathoibrithe: Sláine Leictreach agus Neart Meicniúla
Comhtháthaíonn táthú agus cóimeáil comhpháirteanna stampáilte agus plátáilte isteach i gcónascaire deiridh, ag cinntiú nascáil leictreach láidir, insliú iontaofa, agus sciath éifeachtach. Bíonn tionchar díreach ag an bpróiseas seo ar shábháilteacht agus ar mharthanacht an chórais.
Teicneolaíochtaí táthú:
● Táthú léasair: Ard-chruinneas, ionchur teasa íseal, dífhoirmiúchán íosta; oiriúnach le haghaidh hailt neamhionanna a chur le copar-alúmanam agus barraí bus tanaí.
● Táthú ultrasonaic: Nascáil soladach-staid, gan leá, friotaíocht íseal; a úsáidtear go forleathan le haghaidh naisc cille tab-go-busbar.
● Friotaíocht táthú: Tapa, cost-éifeachtach le haghaidh olltáirgeadh críochfoirt bheaga.
Céimeanna an Tionóil:
1. Cuir críochfoirt isteach i dtithíocht inslithe (plaisteach innealtóireachta ardteochta mar PBT nó PEEK).
2.Suiteáil rónta (rubair sileacain) le haghaidh uiscedhíonta IP67/IP68.
3.Cuir sciath (bréad copair nó sliogán miotail) chun IEA a chosaint i gcórais ardvoltais.
Rialú 4.Torque do naisc bolted (25-35 Nm) chun brú teagmhála comhsheasmhach a chinntiú.
● Tástáil deiridh: 100% leictreach (friotaíocht, insliú, withstand ardvoltais), meicniúla (creathadh, fórsa ionsáite), agus comhshaoil (timthriallta teochta, spraeála salann).
Cruthaíonn táthú neamh-chomhsheasmhach nó cóimeáil mhíchúramach hailt laga, lochtanna inslithe, nó bearnaí sciath- rud a chruthaíonn rioscaí tromchúiseacha maidir le gearrchiorcaid, sceitheadh leictreach nó trasnaíocht leictreamaighnéadach.
Conclúid
Is iad na nascóirí ceallraí fuinnimh nua ná "nerves agus soithigh fola" feithiclí leictreacha agus córais stórála fuinnimh.Cinntíonn stampáil beachtas cruinneas struchtúrach, áirithíonn plating ard-iontaofachta feidhmíocht leictreach fadtéarmach, agus seachadann táthú / cóimeáil uathoibrithe sábháilteacht agus stóinseacht ar leibhéal an chórais.. Trí na trí phríomhphróiseas seo a mháistir amháin is féidir le déantóirí cónaisc a tháirgeadh a shásaíonn dianchaighdeáin na ngluaisteán, a thacaíonn le muirearú tapa ardchumhachta, agus a chinntíonn oibriú iontaofa thar shaol seirbhíse iomlán an phacáiste ceallraí.
